3D LASER Scanner

by 3DSCAN2BIM.com

3DSCAN2BIM.com คือกลุ่มทีมงานผู้มีประสบการณ์ด้านการสำรวจแบบสามมิติซึ่งใช้เทคนิคและอุปกรณ์ทคโนโลยี ความละเอียดสูงคือ 3D LASER SCANNER เราสร้างสรรค์งาน 3D SCAN ในเมืองไทยสาธิตการใช้งาน เราจัดอบรมให้งานบริการสแกนอาคาร สแกนโรงงานสแกนอาคาร์โบราณสถาน เป็นที่ปรึกษาโครงการให้กับลูกค้ามากมายมาตั้งแต่ปี 2552 ทีมงานที่มีประสบการณ์กว่า 15 ปี ด้าน 3D SCAN, 3D Point Cloud, 3D Modeling รวมถึง BIM

TRAINING

อบรมการใช้กล้อง

โปรแกรม

เพื่องาน Scanner

ผลลัพธ์

MODELING & BIM

3D LASER SCANNER สำหรับงานทำแบบ As-built Drawing

ปัญหาของวงการออกแบบต่อเติมปรับปรุงอาคารคืออะไร?

แน่นอนคำตอบที่ได้คือ อาคารเดิมไม่มีแบบหรือมีก็ไม่ครบเพราะมีการสูญหายและมีการสร้างส่วนขยายอาคารเพิ่มเติมและไม่ได้ Updated drawing

ปัญหาการสำรวจหน้าเพื่อนำมาทำแบบ As-built ถูกแก้ไขให้เป็นเรื่องง่ายขึ้นด้วยเทคนิค 3D LASER SCAN มีขั้นตอนการทำงาน Process Workflow ที่ไม่ยุ่งยาก

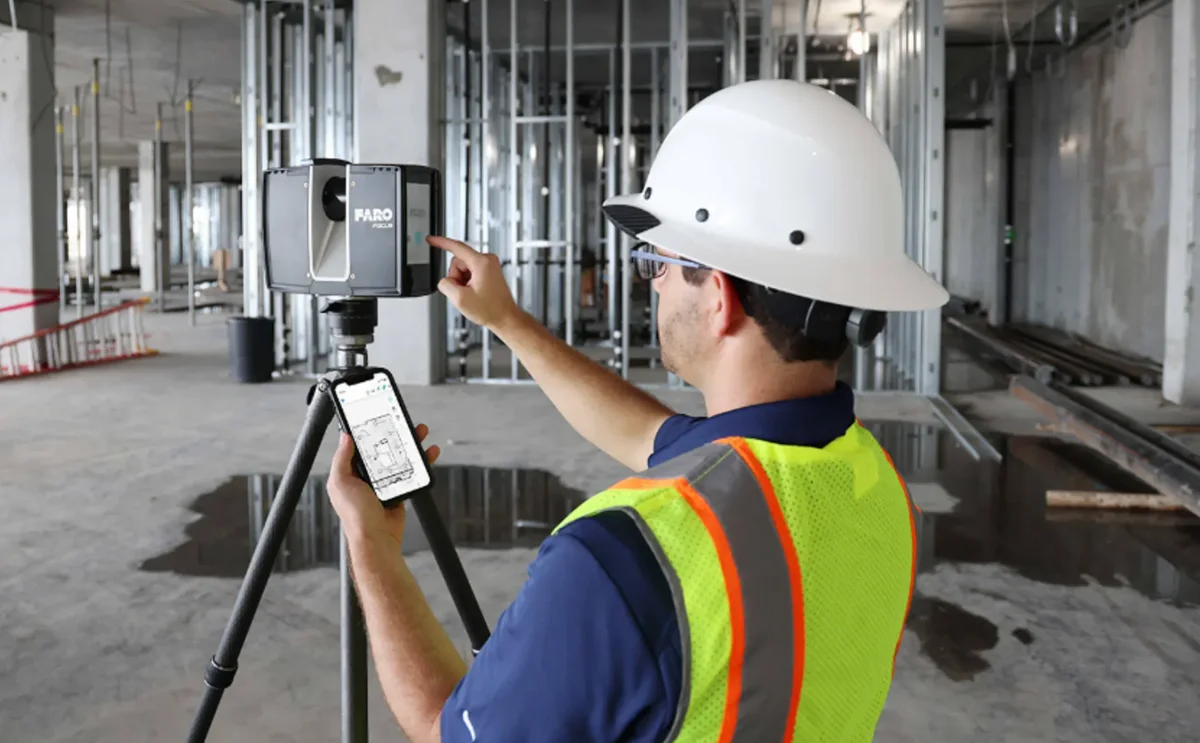

นำกล้องเลเซอร์สามมิติ 3D LASER SCANNER เข้าปฏิบัติงานหน้างาน กล้องใช้แสงเลเซอร์สแกนเก็บขนาดของอาคารทั้งภายในภายนอกอาคาร เป็นข้อมูลสามมิติมีพิกัด X,Y,Z ซึ่งเราเรียกกันว่าข้อมูล Pointcloud data

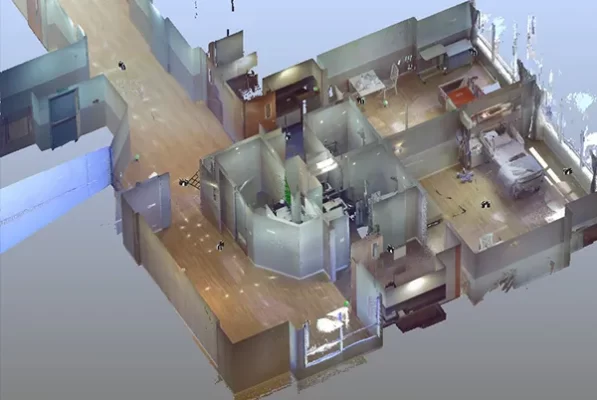

ข้อมูลการสำรวจหรือ Pointcloud data ที่ได้มาแต่ละตำแหน่งที่ตั้งกล้องสแกน เรานำมาทำการรวบรวมและเชื่อมต่อกันให้เป็นโมเดลเดียวกัน เราเรียกขั้นตอนนี้ว่า Pointcloud registration

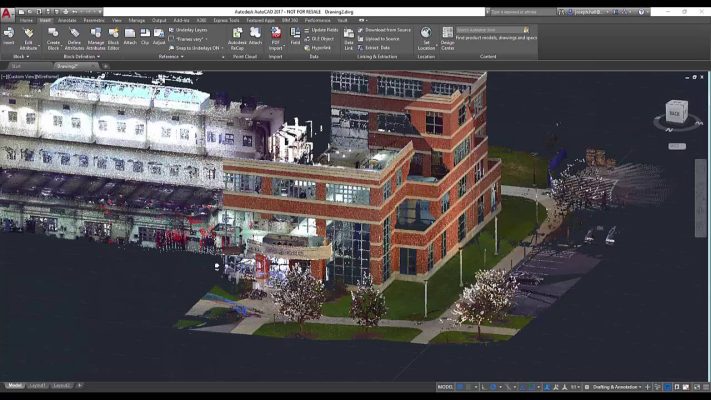

เมื่อเราได้ Pointcloud model ที่สมบูรณ์เราสามารถนำข้อมูลนี้ไปใช้งานได้ต่อไป เช่น Import เข้าโปรแกรมเขียนแบบ AutoDesk AutoCAD, Revit เพื่อทำการดร๊าฟแบบและเขียนแบบ As-built drawing ให้สมบูรณ์ต่อไป

service

รับงานสแกนอาคารสามมิติ

งานบริการรับสแกนอาคาร

งานบริการรับสแกนโรงงาน

งานบริการรับสแกนโครงหลังอาคาร

งานบริการรับสแกนเครื่องจักร

งานบริการรับสแกนถังขนาดใหญ่

งานบริการรับสแกนภูมิประเทศ Landscape

งานบริการรับสแกนอาคารอนุรักษ์โบราณสถาน

งานบริการรับสแกนเรือ
ขนาดใหญ่

งานบริการรับสแกน
ภายในอาคาร

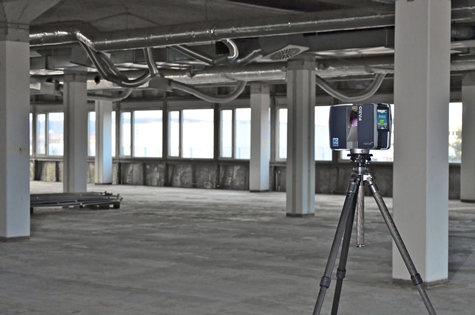

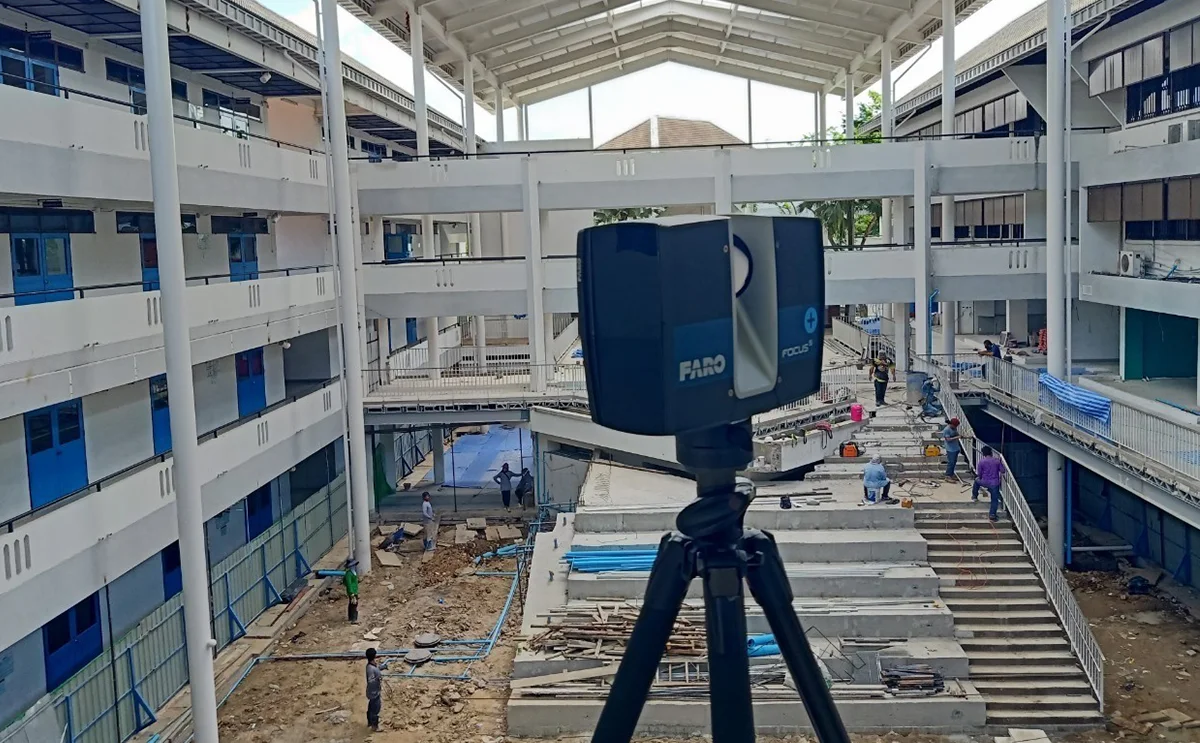

งานสแกนอาคาร

เรารับบริการงานสำรวจอาคารเก่า 3D Building scan เพื่อทำRenovate ด้วยเทคนิค 3D LASER Scan ได้ข้อมูลเป็น3D Point Cloud Model ส่งมอบงานเป็น CAD Model หรือ Revit Model ทีมงาน 3DSurveyService.com ขอเสนอวิธี ทำงานสำรวจสามมิติ เพื่องานด้านการสำรวจอาคาร เพื่อแก้ปัญหารการสำรวจหน้างาน Site Survey ที่ยุ่งยาก ที่กล่าวมา เราใช้กล้องสำรวจสามมิติ 3D LASER SCAN ที่เป็นเทคโนโลยีใหม่ รวดเร็วกว่า แม่นยำกว่า ประหยัดทั้งเวลาและทีมงาน แล้วยังนำข้อมูล ไปใช่ในโปรแกรมเขียนแบบได้โดยตรง

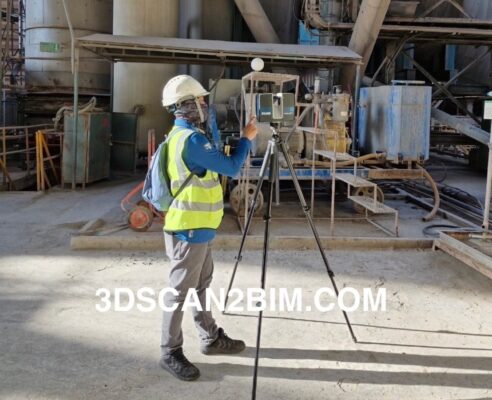

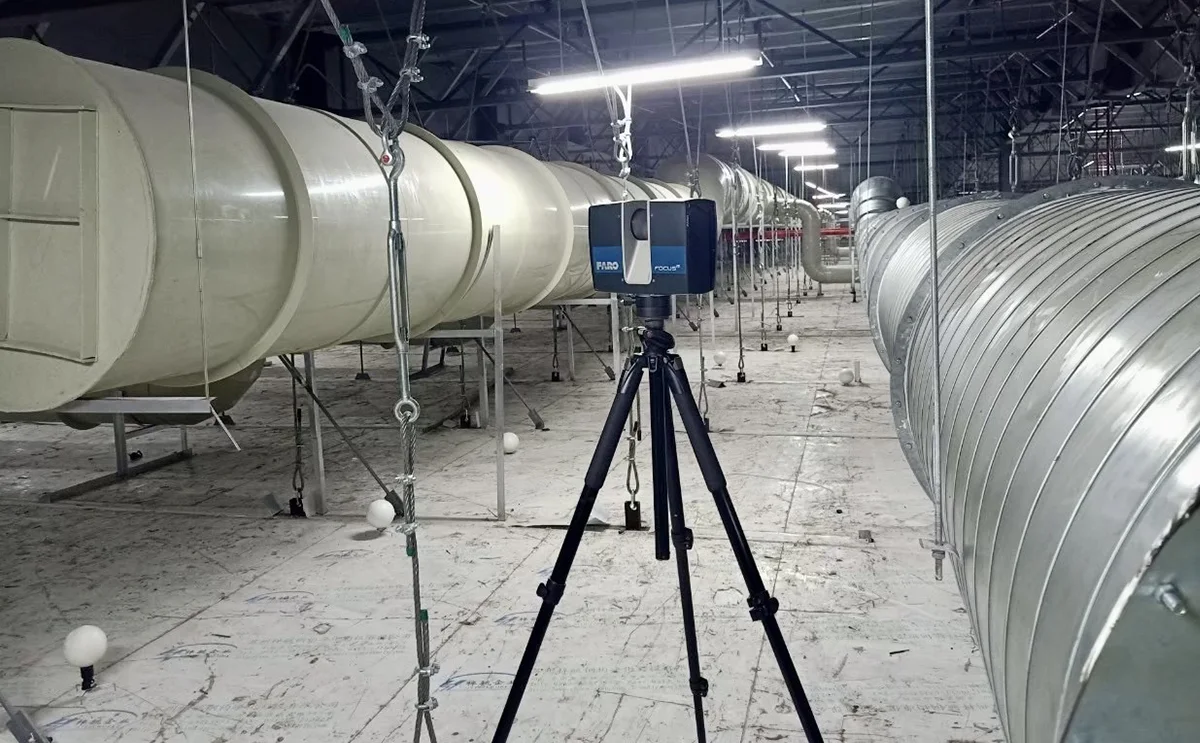

งานสแกนโรงงาน

ทีมงาน 3DSurveyService.com ขอเสนอวิธีทำงานสำรวจสามมิติ เพื่องานด้านการสำรวจโรงงานเพื่อแก้ปัญหาการสำรวจหน้างาน Site Survey ที่ยุ่งยาก ที่กล่าวมา เราใช้กล้องสำรวจสามมิติ 3DLASER SCAN ที่เป็นเทคโนโลยีใหม่ รวดเร็วกว่าแม่นยำกว่า ประหยัดทั้งเวลาและทีมงาน แล้วยังนำข้อมูล ไปใช้ในโปรแกรมเขียนแบบได้โดยตรงการสำรวจโรงงาน ด้วย กล้อง3DLASERscan เพื่อสร้างแบบจำลองสามมิติ 3D Point cloud เสมือนการใช้เครื่อง Copy หน้างาน เพื่อ นำขนาด รูปร่างรูปทรงของอาคารและงานระบบต่างๆ เข้าไปอยู่ในโปรแกรมเขียนแบบได้อย่างถูกต้อง รวดเร็ว และสะดวกต่อการใช้งาน

งานสแกนเครื่องจักร

ทีมงาน 3DSurveyService.com ขอเสนอวิธีทำงานสำรวจสามมิติ เพื่องานด้านการงานสแกนเครื่องจักร เพื่อการทำแบบต่อเติม ปรับปรุง ย้ายเครื่องจักร ที่กล่าวมา เราใช้กล้องสำรวจสามมิติ 3D LASER SCAN ที่เป็นเทคโนโลยีใหม่รวดเร็วกว่า แม่นยำกว่า ประหยัดทั้งเวลาและทีมงาน แล้วยังนำข้อมูล ไปใช้ในโปรแกรมเขียนแบบได้โดยตรงการย้ายเครื่องจักร การสำรวจโรงงาน ด้วย กล้อง3DLASERscan เพื่อสร้างแบบจำลองสามมิติ 3D Pointcloud เสมือนการใช้เครื่อง Copy หน้างาน เพื่อ นำขนาดรูปร่าง รูปทรงของอาคารและงานระบบต่างๆ เข้าไปอยู่ในโปรแกรมเขียนแบบได้อย่างถูกต้อง รวดเร็ว และสะดวกต่อการใช้งาน

งานสแกนพื้นที่

ทีมงาน 3DSurvey ขอเสนอวิธีทำงานสำรวจสามมิติ เพื่องานด้านการสำรวจพื้นที่ เพื่อแก้ปัญหาการสำรวจหน้างาน Site Survey ที่ยุ่งยาก ที่กล่าวม้า เราใช้กล้องสำรวจสามมิติ 3D LASER SCAN ที่เป็นเทคโนโลยีใหม่ รวดเร็วกว่า แม่นย่ำกว่า ประหยัดทั้งเวลาและทีมงานแล้วยังนำข้อมูล ไปใช้ในโปรแกรมเขียนแบบได้โดยตรง

งานสแกนถัง

ทีมงาน 3DSurvey ขอเสนอวิธีทำงานสำรวจสามมิติ เพื่องานด้านการสำรวจพื้นที่ เพื่อแก้ปัญหาการสำรวจหน้างาน Site Survey ที่ยุ่งยาก ที่กล่าวม้า เราใช้กล้องสำรวจสามมิติ 3D LASER SCAN ที่เป็นเทคโนโลยีใหม่ รวดเร็วกว่า แม่นยำกว่า ประหยัดทั้งเวลาและทีมงานแล้วยังนำข้อมูล ไปใช้ในโปรแกรมเขียนแบบได้โดยตรง

+378

Projects finished

+50

Customers

+12

Years

ผลงาน

สำรวจอาคาร Elderly club ภูเก็ต

EGAT บางปะกง

สำรวจโครงสร้างหลังคา

สำรวจอาคารไม้เรือนไทย วัดสามโคก จังหวัดปทุมธานี

สแกนรถบรรจุถังน้ำมัน เพื่อคำนวณปริมาตร

สำรวจอาคารพาณิชย์เพื่อปรับปรุง สี่แยกท่าพระ

คำถามที่พบบ่อย

MOST FREQUENT QUESTIONS AND ANSWERS

เมื่อทำการสำรวจแล้ว นำมาเขียนแบบ สามารถ MATCHING กับ โปรแกรมเขียนแบบ 2D/DD เช่น CAD หรือ SKETCH UP ได้ไหม ?

เมื่อทำการสำรวจมาแล้ว ผลออกมาจะได้เป็นข้อมูล point cloud 3D เป็น file นามสกุล *.rcp หรือ (นามสกุลของโปรแกรม AutoDesk Recap) ซึ่งสามารถนำมาเขียนใช้งานร่วมกับ โปรแกรมของค่าย AutoDesk ได้ทุกโปรแกรม เช่น AutoCAD 3D,Revit,NavisWorks,3DMAX แต่ในส่วนของ Sketup ยังไม่สามารถใช้ได้ ต้องมี Plug-in เสริม

ราคาค่าสำรวจในแต่ละครั้ง คิดอย่างไร เช่น ราคาต่อพื้นที่ต่างๆ ?

สำหรับราคาค่าสำรวจ เราคิดเป็นโครงการที่สามารถทำเสร็จได้ภายในกี่วัน เรื่องพื้นที่ ในแต่ละวัน แต่ละโครงการนั้นสามารถสแกนได้ไม่เท่ากัน เช่น ใน 1 วัน มีการสแกนเก็บแบบ Asbuilt warehouse ซึ่งเป็นพื้นที่โล่งๆ ได้ พื้นที่ 2,000 ตารางเมตร กว่าๆ แต่ขณะที่ใน 1 วันสแกน Asbuilt ห้องแถว 3 คูหา คูหาละ 3 ชั้น ซึ่งเป็นห้อง เล็กๆ ในแต่ละชั้นนั้นซอยไปย่อยอีกหลายห้อง ซึ่งคิดเป็น พื้นต่อชั้น 375 ตาราง x 3 ชั้น = 1125 ตารางเมตร ได้ประมาณเท่านี้

สรุปคือ เกณฑ์ในการคิดราคาสำหรับการประเมินค่าสำรวจ จะขึ้นอยู่กับความซับซ้อนแต่ละพื้นที่ และคำนวณกลับมาว่าพื้นที่นั้นๆจะใช้เวลาทำงานให้เสร็จภายในกี่วัน ซึ่งการประเมินงานต้องดูที่ความซับซ้อนของพื้นที่หน้างานนั้นๆ และโจทย์ที่ลูกค้าต้องการ นำมาคำนวณราคา

สามารถใส่ INFORMATION ต่างๆในแบบได้เลยไหม และ สกุล FILE มีอะไรบ้าง ?

เมื่อทำการสำรวจมาแล้ว จะได้เป็นข้อมูลแบบ point cloud 3D เป็น file นามสกุล *.rcp หรือ นามสกุลของโปรแกรม AutoDesk Recap สามารถนำมาเขียนกับ โปรแกรมของค่า AutoDesk ได้ทุกโปรแกรม เช่น AutoCAD, Revit
ซึ่งในโปรแกรม Recap เป็นโปรแกรม viewer และ measure เบื้องต้นใส่ label ได้ ส่วนใหญ่จะใช้ ดูภาพรวม และ presentation สิ่งที่เราสแกนมา ถ้าจะทำแบบ แนะนำให้ทำต่อในโปรแกรมเขียนแบบที่กล่าวมา

ขั้นตอนง่ายและไม่ซับซ้อน ใช้เทคนิคดังนี้

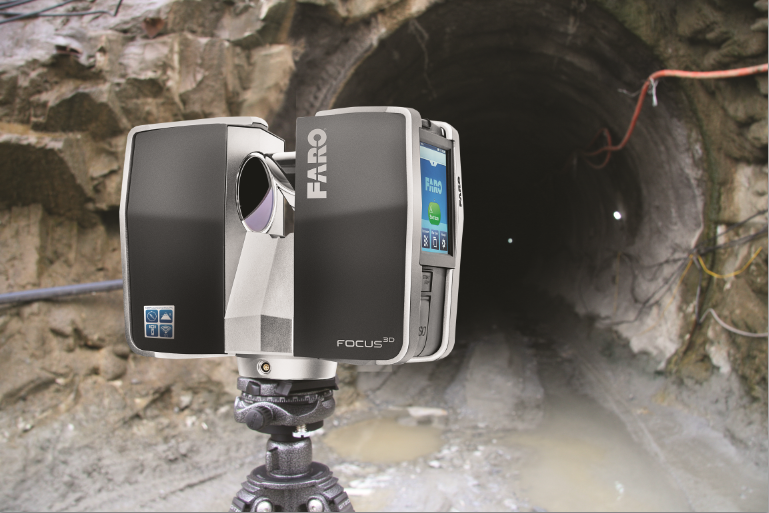

นำกล้อง FARO FOCUS ไปสแกนงาน 3 มิติ (แทนการวัดแบบปกติ)
ได้ข้อมูลสำรวจมาเปิดใน Recap เพื่อทำการวัด
ทำแบบ ใน AutoCAD หรือ Revit
ประโยชน์จากการทำสแกน 3 มิติ

ลดการ error จากการวัดเทปหน้างาน โดยไม่ต้องกังวลการวัดมุมต่างๆของอาคาร หรือพื้นที่ซับซ้อน
ช่วยลดเวลา และลดคนงานที่จะไปสำรวจ เพราะเป็นหน้าที่ของกล้อง 3D Laser Scanner
วัดและสแกนได้ง่าย ในอาคารและสิ่งก่อสร้าง ที่มีรูปทรงแบบ unform ต่างๆ ทั้งแนวโค้ง องศา ความสูง ที่คนงานดึงเทปได้ไม่สะดวก

ข่าวสารและบทความ

การสร้างแบบจำลองสารสนเทศอาคารเก่าโดยใช้ข้อมูลกลุ่มจุด 3 มิติ (Creating an old building information model using 3D point cloud data)

การสร้างแบบจำลองสารสนเทศอาคารสำหรับอาคารเก่าโดยใช้ข้อมูลกลุ่มจุด 3มิติหรือ 3D Point cloud data มีวัตถุประสงค์หลักคือเพื่อประยุกต์ใช้ข้อมูลกลุ่มจุด 3มิติจากเครื่อง 3D Laser Scanner สร้างแบบจำลองสารสนเทศอาคาร, เพื่อศึกษาขั้นตอนการทำงานการสำรวจแบบสามมิติและเพื่อศึกษาหาจุดแข็งและจุดอ่อนในการใช้ข้อมูลกลุ่มจุด 3 มิติสร้างแบบจำลองสารสนเทศอาคาร

21
Jul

ขั้นตอนการสำรวจเก็บแบบอาคารด้วยกล้อง 3D SCAN ทำอย่างไร มาดูกัน

How to do 3D SCAN? ก่อนทำการสำรวจเก็บแบบอาคารหรือสิ่งก่อสร้าง ทั้งภายในและภายนอกอาคาร ให้ทำการเดินสำรวจเส้นทางการวางตำแหน่งกล้อง ว่าจุดเริ่มต้นเริ่มตรงบริเวณใด และสิ้นสุดที่จุดใด หลักการที่ทีมงาน 3DSurveyService.com แนะนำคือถ้าต้องการทำการเก็บข้อมูลทั้งภายในและภายนอก อาคารให้เริ่มทำจากภายในอาคารก่อน ถ้าเป็นอาคารสูง

21
Jul

Unseen Thailand SKYWALK สุพรรณบุรี แลนด์มาร์คแห่งใหม่ ณ พุทธมณฑลสุพรรณบุรี ความท้าทายทางงานออกแบบและงานก่อสร้างทางวิศวกรรม คนไทยไม่แพ้ชาติใดในโลก 3D LASER SCANNER

การใช้กล้องสำรวจเลเซอร์สแกนสามมิติ (3D Scan) ยี่ห้อฟาโร กับทีมงานผู้มีประสบการณ์สำรวจเก็บข้อมูล Landscape สกายวอล์ค สุพรรณบุรี ตั้งอยู่ที่วัดเขาทำเทียม ณ พุทธมณฑลสุพรรณบุรี ผามังกรบิน เป็นเขตโบราณสถาน เมืองอู่ทอง

14
Jul
