การสร้างแบบจำลองสารสนเทศอาคารสำหรับอาคารเก่าโดยใช้ข้อมูลกลุ่มจุด 3มิติหรือ 3D Point cloud data

มีวัตถุประสงค์หลักคือเพื่อประยุกต์ใช้ข้อมูลกลุ่มจุด 3มิติจากเครื่อง 3D Laser Scanner สร้างแบบจำลองสารสนเทศอาคาร, เพื่อศึกษาขั้นตอนการทำงานการสำรวจแบบสามมิติและเพื่อศึกษาหาจุดแข็งและจุดอ่อนในการใช้ข้อมูลกลุ่มจุด 3 มิติสร้างแบบจำลองสารสนเทศอาคาร

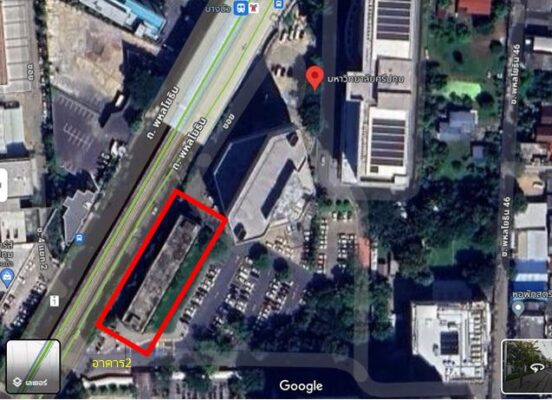

การทดลองหรือ Case study เริ่มจากใช้กล้องสามมิติ 3D Laser Scanner ยี่ห้อ FARO Technologies รุ่น Focus S150 เก็บข้อมูลมิติอาคาร 2 ของคณะวิศวกรรมศาสตร์ มหาวิทยาลัยศรีปทุม กรุงเทพมหานครฯ ทั้งหมด 210 ตำแหน่งและนำข้อมูลที่ได้มาประมวลผลเป็นข้อมูลกลุ่มจุด 3 มิติ ด้วยโปรแกรม FARO SCENE SOFTWARE และนำมาสร้างแบบจำลองสารสนเทศอาคารด้วยเขียนแบบ โปรแกรม Autodesk Revit 2024

ซึ่งผลจากการทดลองพบว่าเมื่อใช้ข้อมูลกลุ่มจุด 3 มิติหรือ 3D Point cloud model ในการสำรวจข้อมูลอาคารแล้วนำมาสร้างแบบจำลองสารสนเทศอาคารมีขั้นตอนที่ไม่ยุ่งยากซ้อน ได้ข้อมูลทางการวัดระยะขนาดทางกายภาพของอาคารมีความละเอียมมากกว่าเมื่อเทียบกับการสำรวจอาคารด้วยเครื่องมือธรรมดาเช่นตลับเทป มีการกระจายตัวของชุดข้อมูลปริมาณมากและเพียงพอต่อการสร้างแบบจำลองหรือการขึ้นโมเดล ได้ระดับความละเอียดของโมเดลเท่ากับ LOD 300 โดยจุดแข็งในการใช้ข้อมูลกลุ่มจุด 3มิติในการสำรวจอาคารนั้นคือมีความรวดเร็วและปลอดภัย สาหรับจุดอ่อนคือราคาสูง

วัตถุประสงค์ของการทดลอง Case Study

1.เพื่อประยุกต์ใช้ข้อมูลกลุ่มจุด 3 มิติจากเครื่อง 3D Laser Scanner สร้างแบบจำลองสารสนเทศอาคาร

2.เพื่อศึกษาขั้นตอนการทำงาน

3.เพื่อศึกษาหาจุดแข็งและจุดอ่อนในการใช้ข้อมูลกลุ่มจุด 3 มิติสร้างแบบจำลองสารสนเทศอาคาร

กรอบแนวคิดการทดลอง Case Study

ตัวแปรต้น: รูปแบบการสำรวจเก็บข้อมูลเพื่อสร้างแบบจำลองสารสนเทศอาคารเก่าโดยใช้ข้อมูลกลุ่มจุด 3 มิติ

ตัวแปรตาม: ข้อมูลแบบจำลองสารสนเทศอาคารเก่า

วิธีดำเนินการและขั้นตอนการทดลอง Case Study

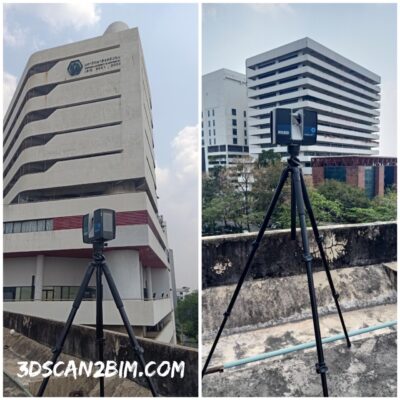

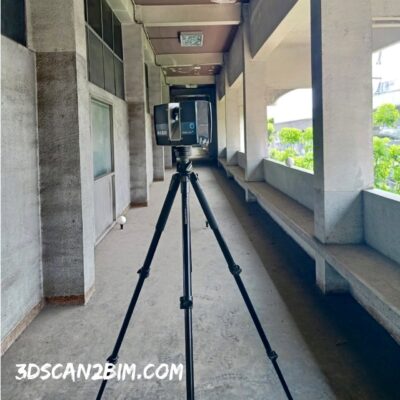

1.ทีมสำรวจ 3D Survey จากบริษัท วาลิด วิชั่น จำกัด นำกล้องสำรวจสามมิติ 3D Laser Scanner ยี่ห้อ FARO รุ่น Focus S150 เข้าเก็บข้อมูลอาคารโดยเริ่มต้นจากบริเวณชั้นดาดฟ้า ของชั้นสี่ จำนวนตำแหน่งการวางกล้อง 10 ตำแหน่ง

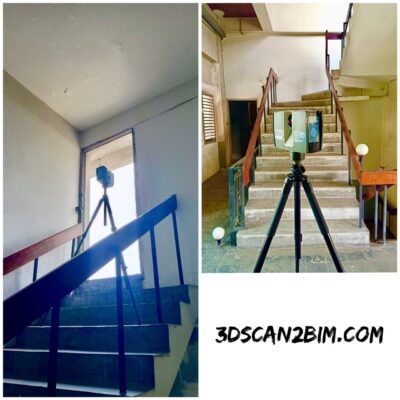

2.สำรวจเก็บข้อมูลของชั้นดาดฟ้าสมบูรณ์แล้ว ทำการวางตำแหน่งกล้องบริเวณโถงบันใดเพื่อสำรวจเก็บข้อมูลจากชั้นดาดฟ้าลงมาที่ชั้นสี่ของอาคาร การเก็บข้อมูลบริเวณโถงบันใดมีความสำคัญ เพราะเป็นการถ่ายระดับความสูงจากชั้นบนสุดลงมาที่ชั้นสี่ เราจะได้ระดับความสูงจริงของผิวพื้นชั้นดาดฟ้าลงมาถึงผิวพื้นทางเดินของชั้นสี่

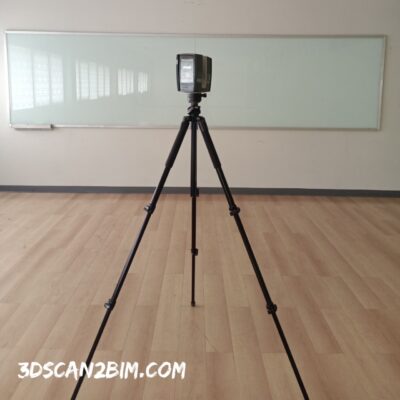

3.ทีมสำรวจเก็บข้อมูลของมิติห้องทุกห้อง มิติทางเดิน ของชั้นสี่ของอาคารให้ครบสมบูรณ์ จำนวนตำแหน่งในการตั้งกล้องสำรวจ 35 ตำแหน่งเพื่อครอบคลุมพื้นที่

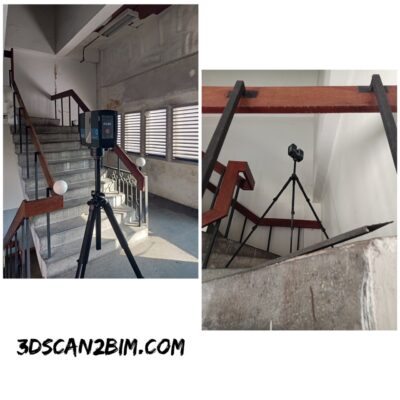

4.สำรวจเก็บข้อมูลของชั้นสี่สมบูรณ์แล้ว ทำการวางตำแหน่งกล้องบริเวณโถงบันใดเพื่อสำรวจเก็บข้อมูลจากชั้นสี่ลงมาที่ชั้นสามของอาคาร เราถ่ายระดับความสูงจากชั้นสี่ ลงมาที่ชั้นสาม เราจะได้ระดับความสูงจริงของผิวพื้นชั้นสี่ลงมาถึงผิวพื้นทางเดินของชั้นสาม (floor to floor height)

5.ทีม 3D Scan ทำการสำรวจเก็บข้อมูลมิติอาคารในลักษณะเดียวกันเช่นนี้จนครบทุกชั้นคือ ชั้นดาดฟ้า ชั้นสี่ ชั้นสาม ชั้นสองและชั้นหนึ่ง หลังจากนั้นเมื่อเก็บข้อมูลกลุ่มจุดจากภายในอาคารชั้นหนึ่งเสร็จสมบูรณ์ ทีมสำรวจเริ่มวางตำแหน่งกล้องจากทางเข้าอาคารออกสู่ตำแหน่งการสำรวจเก็บข้อมูลภายนอกอาคาร ณ ขั้นตอนนี้เราจะได้ข้อมูลสำรวจกรอบ ขอบเขตอาคาร ผิวผนัง ภายนอกอาคาร เช่น ความสูงอาคาร ข้อมูลผิวระเบียงทางเดินด้านนอกอาคาร ผนังอาคารด้านนอก โดยการวางตำแหน่งกล้องต่อเนื่องจนครอบคลุมบริเวณด้านนอกอาคารทั้ง 4 ด้าน กล้องสแกนสามมิติจะเก็บข้อมูลของ Landscape รอบๆอาคารไปด้วยเช่นกัน รวมถึงบริเวณอาคารและพื้นที่รอบๆ อาคาร2

6.นำข้อมูลที่ได้จากกล้อง Laser scanner มาประมวลผลจะได้

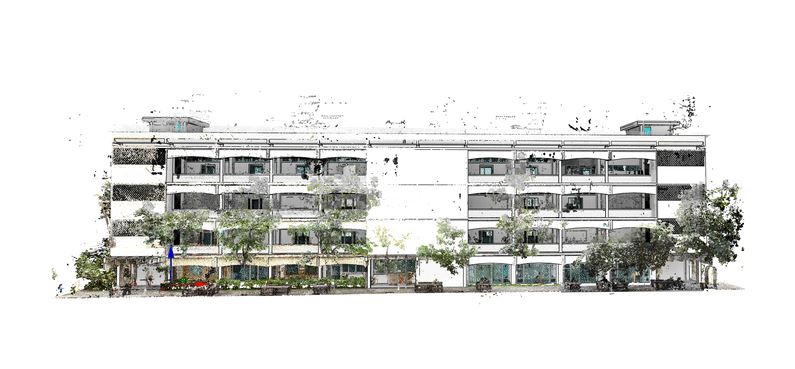

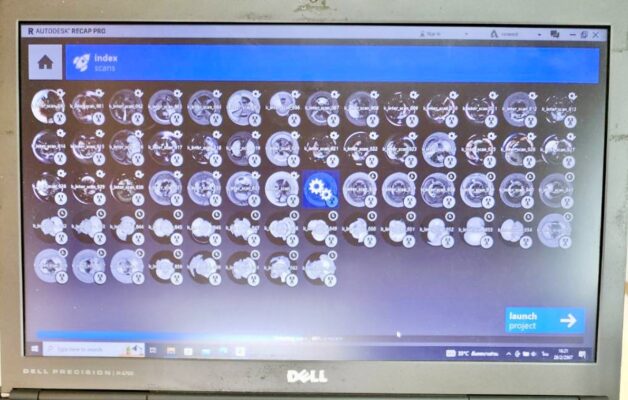

รูปแบบข้อมูลโมเดลสามมิติชนิดกลุ่มจุด 3D Point cloud Model เราใช้โปรแกรม FARO SCENE SOFTWARE เวอร์ชั่น 2023 ของบริษัทฟาโร เทคโนโลยี่ จำกัด ขั้นตอนนี้เรียกว่า Pre-Processing data กล่าวคือเรานำเข้าข้อมูลสำรวจที่เป็นข้อมูลดิบของกล้องตำแหน่งต่างๆ จำนวน 210 ตำแหน่ง มาทำการเชื่อมต่อให้อยู่บนข้อมูล Coordinate เดียวกัน เพื่อทำให้ข้อมูลกลุ่มจุดจำนวน 210 ชุดข้อมูลรวมเป็นข้อมูลชุดเดียวกัน เป็นข้อมูลกลุ่มจุด 3มิติที่มีข้อมูลมิติของอาคารทั้งภายนอกและภายในอาคาร บันทึกข้อมูลเป็นนามสกุล *.FLS (FARO LASER SCANNER) และ export ไฟล์ข้อมูล *.FLS เป็น ไฟล์ข้อมูล *.RCP (AutoDesk Recap)

7.ขั้นตอนสุดท้าย นำข้อมูลกลุ่มจุด3 มิติ 3D Point cloud model ของอาคารที่สมบูรณ์แล้ว ขณะนี้อยู่ในรูปไฟล์ *.RCP นำเข้าสู่โปรแกรม Autodesk Revit 2024 เพื่อสร้างแบบจำลองสารสนเทศอาคารในรูปแบบโมเดลสามมิติ CAD ไฟล์

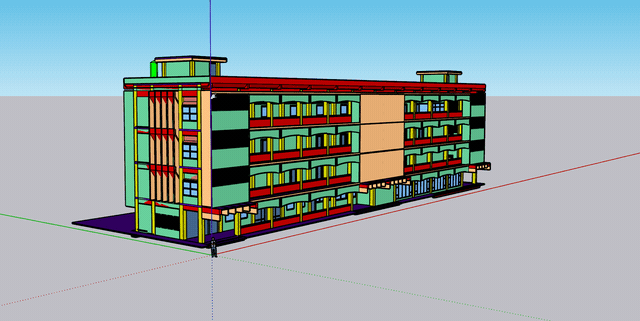

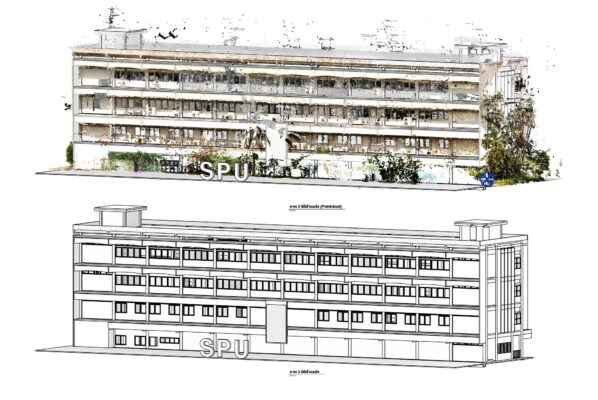

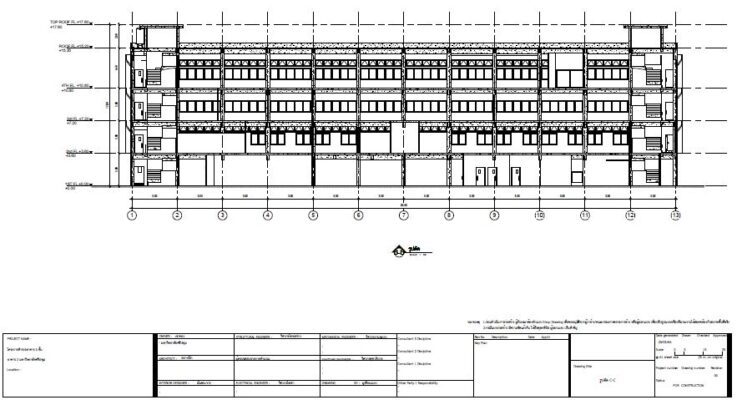

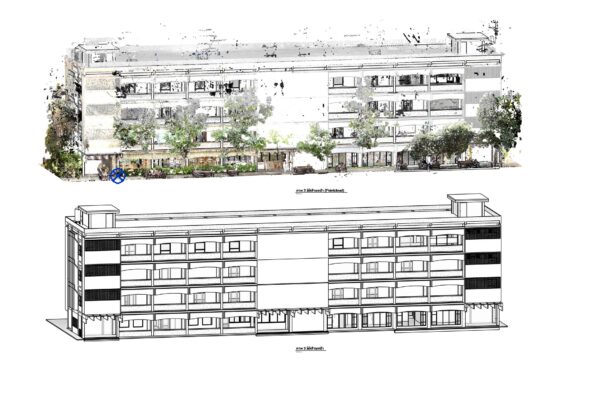

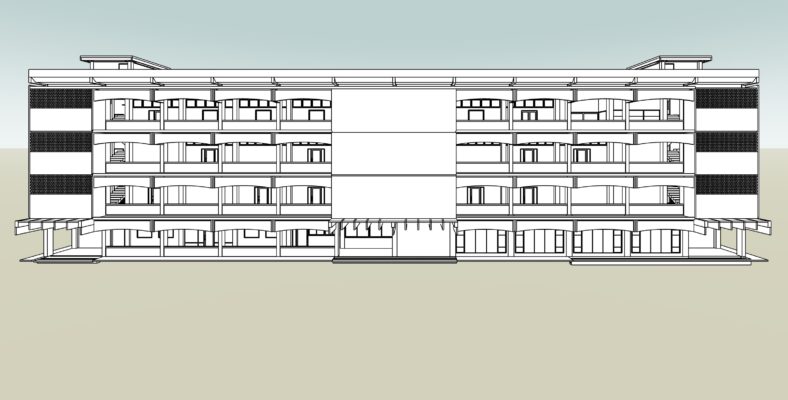

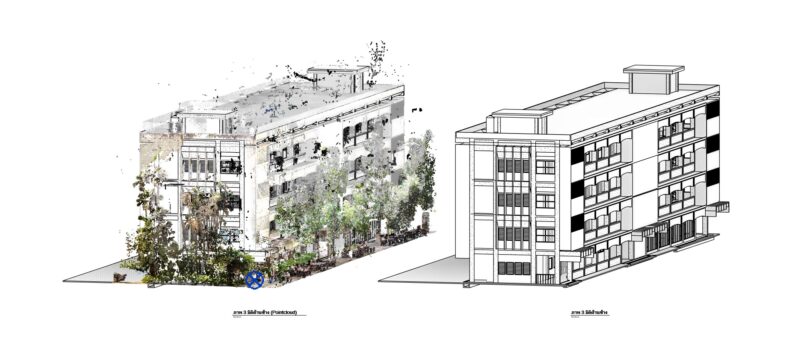

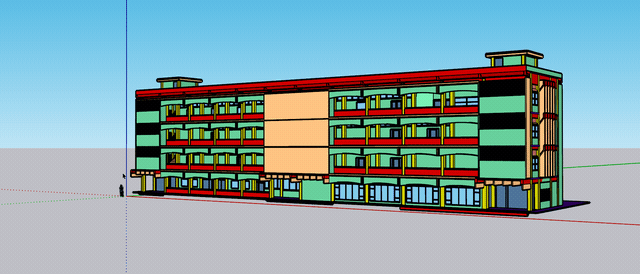

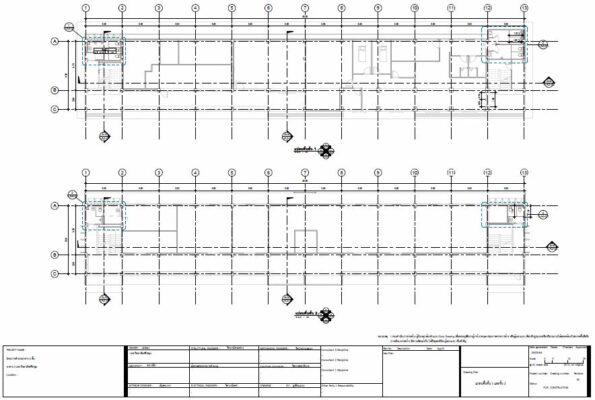

8.สร้างแบบจำลองสารสนเทศอาคารโดย โปรแกรม Autodesk Revit 2024 ได้แบบจำลองสารสนเทศอาคาร เราสามารถกำหนดให้โปรแกรม Autodesk Revit ฉายภาพแปลนของแต่ละชั้น Plan, ฉายภาพด้าน 4 ด้าน Elevation และสามารถกำหนดภาพตัดได้ตามระยะที่เรากำหนด Cross section จากโมเดลสามมิติในไฟล์ *.RVT (Autodesk Revit) เราสามารถแปลงไฟล์เป็นนามสกุล Autodesk AutoCAD *.DWG ทั้งในแบบ 2D และ 3D model ได้

Autodesk revit นั้นมีความสามารถหนึ่งที่เราสามารถทำการส่งออกไฟล์เป็นนามสกุล IFC (The Industry Foundation Classes) ที่ถูกพัฒนาโดย buildingSMART® ซึ่งจะเป็นไฟล์มาตรฐานที่ถูกพัฒนาขึ้นเพื่อให้สามารถทำการร่วมกันระหว่างซอฟท์แวร์ที่แตกต่างกัน ซึ่งก็จะช่วยลดปัญหาของการทำงานข้ามแพลตฟอร์ม

สรุปผลการทดลองการทำ Case study

1.การศึกษาการประยุกต์ใช้ข้อมูลกลุ่มจุด 3มิติจากเทคนิคการสำรวจอาคารด้วยเครื่อง 3D Laser Scanner เพื่อสร้างแบบจำลองสารสนเทศอาคาร สามาถทำได้ง่าย สะดวก ปลอดภัย ได้ข้อมูลที่แม่นยำระดับมิลลิเมตร

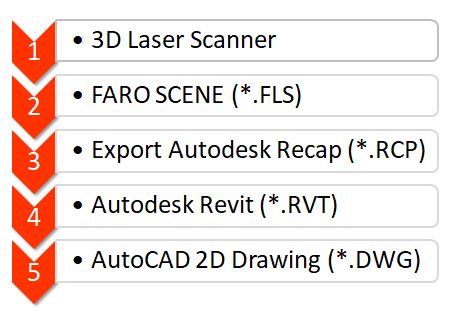

2.ขั้นตอนการทำงานการสำรวจแบบ 3มิติ ไม่ซับซ้อน สามารถเขียนเป็น Diagram ได้ดังนี้

แบบจำลองสารสนเทศอาคารเก่า โดยใช้ข้อมูลกลุ่มจุด 3 มิติ จากกล้อง FARO Focus 3D Laser Scanner พบว่าข้อมูล กลุ่มจุด 3 มิติ สามารถนำมาใช้ในการสร้างแบบจำลองสารสนเทศอาคารได้ โดยระดับความละเอียดเท่ากับ LOD 300-400 คือ จะมีขอบเขตพื้นที่ ขนาดรูปร่างชัดเจน ตาแหน่งเสา คาน ผนัง ความสูง floor to floor พื้น ช่องเปิดต่างๆเช่นช่องประตู หน้าต่าง รวมถึงอุปกรณ์สุขภัณฑ์ ที่สแกนติดมา ส่วนรายละเอียดระดับ LOD 500 สามารถทำได้ ต้องใช้กล้องสำรวจ FARO Focus 3D Laser Scanner ไปตั้งใกล้บริเวณหรือส่วนที่ต้องการลงรายละเอียดให้มากขึ้น ต้องใช้เวลาในการสแกนเก็บข้อมูลมากขั้น และการวาดโมเดลรายละเอียดมากขึ้น

อาคาร 2 ของมหาวิทยาลัยศรีปทุม วัดพื้นที่ใช้สอยอาคารทั้งหมด 2,880ตารางเมตร จากข้อมูลสารสนเทศอาคาร

3.จุดแข็งและจุดอ่อนในการสร้างแบบจำลองสารสนเทศอาคารเก่า โดยใช้ข้อมูลกลุ่มจุด 3 มิติ จากการทดลองพบว่าจุดแข็งของการสำรวจอาคารด้วยข้อมูลกลุ่มจุด 3มิติ คือ สามารถสำรวจข้อมูลอาคารได้ในตำแหน่งที่เข้าถึงยากได้เช่น โครงสร้างหลังคาโดยไม่ต้องทำการติดตั้งนั่งร้านทำให้มีความรวดเร็วและความปลอดภัยในการทำงาน พื้นที่ที่มีความเว้า ความโค้ง ที่ยากต่อการวัดแบบธรรมดา ใช้เวลาสำรวจน้อย ใช้ทีมงานสำรวจจำนวนน้อยเพียง 2คนเท่านั้น ความคลาดเคลื่อนความแม่นยำของข้อมูลได้ระดับมิลลิเมตร

การสำรวจเลเซอร์สแกนอาคารและข้อมูลกลุ่มจุด 3 มิติสามารถนำมาใช้ในการสร้างแบบจำลองสารสนเทศอาคารโดยเฉพาะอาคารสถาปัตยกรรมไทยได้ โดยที่จุดเด่นในการใช้ข้อมูลกลุ่มจุด 3 มิติ นั้นคือ มีความรวดเร็ว ปลอดภัย และความถูกต้องแม่นยำ เหมาะกับอาคารปกตธรรมดาทั่วไป และรวมไปถึงอาคารที่มีความซับซ้อนมาก ถ้าอาคารมีความซับซ้อนจะต้องทำการตั้งจุดสำรวจ ของ Laser scanner ให้ครอบคลุมพื้นที่

สำหรับจุดอ่อน ในการสำรวจอาคารด้วยข้อมูลกลุ่มจุด 3มิติ คือ เครื่องมือที่ใช้ในการสำรวจมีราคาสูงทั้งอุปกรณ์สำรวจ 3D Laser Scanner คอมพิวเตอร์ (high performance) และโปรแกรมคอมพิวเตอร์ FARO SCENE Software & Autodesk Revit

ข้อจำกัดในการทำสำรวจแบบเลเซอร์สแกนอาคารและข้อมูลกลุ่มจุด 3 มิติ คือ อาคารที่เป็นอาคารกระจก กรอบกระจกอาคารทำจากวัสดุมันวาวสะท้อนแสง เหล่านี้จะทำให้ข้อมูลสำรวจไม่สมบูรณ์ การสะท้อนกลับของแสงเลเซอร์ที่ไปตกกระทบอาคารกระจกไม่สะท้อนกลับ ทำให้ได้ข้อมูลไม่สมบูรณ์

ข้อมูลเพิ่มเติม

จำนวนทีมงาน :

2 คน (คนควบคุมกล้องสำรวจ1คนและคนควมคุมการวางจุดอ้างอิงร่วม Target Sphere Ball 1 คน)

อุปกรณ์ที่ใช้ :

1.กล้องสำรวจสามมิติ FARO Focus S150 3D Laser Scanner

2.ลูกบอลอ้างอิง Target Sphere Ball จำนวน 12ลูก

คุณสมบัติกล้องสำรวจ :

1.ระยะการสแกนเก็บข้อมูล 150เมตร

2.ระดับความคลาดเคลื่อน +/- 1มิลลิเมตร ที่ระยะสแกน 10เมตรและ 25เมตร

3.ระดับความละเอียดของข้อมูลปานกลาง : Resolution 1/4 และ Quality 3X (จำนวนครั้งในการยิงแสงเลเซอร์ไปตกกระทบวัตถุ 3รอบ)

4.เปิดโหมดสแกนด้วยแสงเลเซอร์และโหมดถ่ายภาพสีความละเอียดสูง 165MP

ระยะเวลาในการเก็บข้อมูลอาคาร (Site survey) จำนวน 3วัน

ระยะเวลาในการทำข้อมูลกลุ่มจุดของอาคาร(3D Point cloud Model) จำนวน 5วัน

ระยะเวลาในการสร้างแบบจำลองสารสนเทศอาคารโปรแกรม Autodesk Revit จำนวน 25วัน

รวมระยะเวลาการทำงาน 33วัน
